Sika® CarboDur® M

Sika® CarboDur® M

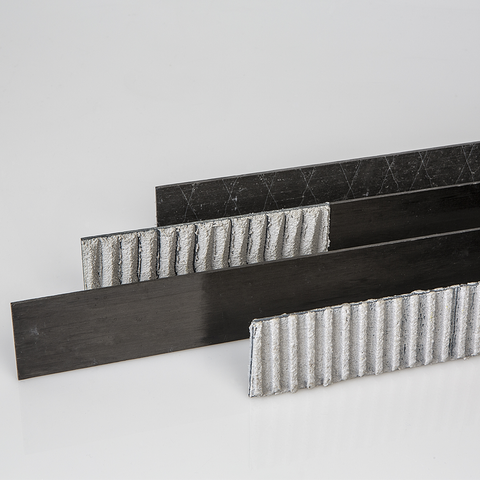

Lamely z uhlíkových vláken na zosilňovanie nosných konštrukcií ako súčasť Sika CarboDur® systému

Sika® CarboDur® M lamely sú polymérom vystužené lamely z uhlíkových vlákien (CFRP), vyvinuté na zosilovanie betónu, dreva, tehlových konštrukcií, ocele a konštrukcií z polymérov vystužených vláknami.
Sika® CarboDur® M lamely sú lepené k podkladu ako externá výstuž pomocou epoxidového lepidla Sikadur®-30 na normálne alebo Sikadur®-30 LP na zvýšené teploty pri aplikácii a na zvýšené prevádzkové teploty.
Podrobné údaje o každom z týchto lepidiel sú uvedené v ich produktovom liste.

  • Kombinácia veľmi vysokej pevnosti a vysokej tuhosti
  • Nekorodujúce
  • Vynikajúca trvanlivosť a odolnosť proti únave
  • Neobmedzené dĺžky, nie sú potrebné spoje
  • Nízka konštrukčná hrúbka, jednoduché križovanie lamiel
  • Jednoduchá doprava (rolky)
  • Nízka hmotnosť, veľmi jednoduché zabudovanie, predovšetkých nad hlavou (bez dočasnej podpory)
  • Minimálna príprava lamely, aplikácia možná vo viacerých vrstvách
  • Presné okraje bez pretŕčajúcich vláken vďaka špeciálnemu výrobnému procesu
  • Testovanie a osvedčenia v mnohých krajinách po celom svete
Kontaktujte nás
Produktový list Ukáž všetky dokumenty

Použitie

Sika® CarboDur® systémy sa používajú na zlepšenie, zvýšenie alebo opravu vlastností a odolnosti konštrukcií pre:
Zvýšenie zaťaženia:
  • Zvýšenie užitočného zaťaženia stropných dosák, prievlakov a mostných segmentov
  • Osadenie ťažších strojov
  • Stabilizácia vibrujúcich konštrukcií
  • Zmena účelu stavby
Poškodenie nosných konštrukčných prvkov z dôvodu:
  • Starnutie originálnych konštrukčných materiálov
  • Korózia výstuže
  • Nehoda (autonehody, zemetrasenia, požiar)
Zlepšenie úžitkových vlastností a životnosti:
  • Redukcia deformácií a šírky trhlín
  • Redukcia napätia vo výstuži
  • Zvýšená odolnosť voči únave
Zmena nosného systému:
  • Odstránenie stien a / alebo stĺpov
  • Odstránenie častí podláh a stien za účelom vytvorenia otvoru
Odolnosť voči možným vplyvom:
  • Zvýšená odolnosť voči zemetraseniu, explóziám atď.
Oprava chýb pri projektovaní alebo realizácii:
  • Nedostatočná / nevhodná výstuž
  • Nedostatočná / nevhodná hrúbka konštrukcie

Výhody

  • Kombinácia veľmi vysokej pevnosti a vysokej tuhosti
  • Nekorodujúce
  • Vynikajúca trvanlivosť a odolnosť proti únave
  • Neobmedzené dĺžky, nie sú potrebné spoje
  • Nízka konštrukčná hrúbka, jednoduché križovanie lamiel
  • Jednoduchá doprava (rolky)
  • Nízka hmotnosť, veľmi jednoduché zabudovanie, predovšetkých nad hlavou (bez dočasnej podpory)
  • Minimálna príprava lamely, aplikácia možná vo viacerých vrstvách
  • Presné okraje bez pretŕčajúcich vláken vďaka špeciálnemu výrobnému procesu
  • Testovanie a osvedčenia v mnohých krajinách po celom svete

Balenie

Dodávané v rolkách 250 m v nevratnej kartónovej krabici.

Farba

Uhlíkovými vláknami vystužený polymér s epoxidovou matricou, čierny.

Detaily Produktu

Udržatelnosť / Certifikáty / Povolenia

OSVEDČENIA/ NORMY

  • Slovensko: SK Certifikát o zhode systému riadenia výroby u výrobcu SK04 - ZSV - 2669 zo dňa 22. 2. 2019, vydaný Autorizovanou osobou č. SK04, TSÚS
  • Slovensko: Vyhlásenie o parametroch, vydanie 22. 4. 2020,
  • Slovensko: Technické posúdenie č. SK TP-15/0098
  • France: CSTB - Avis Technique 3/10-669, SIKA CARBODUR SIKA WRAP
  • Poland: Technical Approval ITB AT-15-5604/2011: Zestaw wyrobów Sika® CarboDur® do wzmacniania i napraw konstrukcji betonowych
  • Poland: Technical Approval IBDiM Nr AT/2008-03-0336/1 „Płaskowniki. pręty, kształtki i maty kompozytowe do wzmacniania betonu o nazwie handlowej: Zestaw materiałów Sika® CarboDur® do wzmacniania konstrukcji obiektów mostowych
  • Fib, Technical Report, bulletin 14: Externally bonded FRP reinforcement for RC structures, July 2001.
  • USA: ACI 440.2R-08, Guide for the Design and construction of Externally Bonded FRP Systems for strengthening concrete structures, July 2008.
  • UK: Concrete Society Technical Report No. 55, Design guidance for strengthening concrete structures using fibre composite material, 2000.
  • Switzerland: SIA 166, Klebebewehrungen, 2003 /2004.
  • Italy: CNR-DT 200/2004 - Guide for the Design and Construction of Externally Bonded FRP Systems for Strengthening Existing Structures
Produktové informácie

Doba skladovania

Bez obmedzenia v prípade dodržania skladovacích podmienok.

Podmienky skladovania

Skladovať v originálnom, neotvorenom a nepoškodenom balení v suchu a pri teplote do max. +50 °C. Chrániť pred priamym slnečným žiarením.

Doprava: iba v originálnom balení alebo vhodne chránené pred mechanickým poškodením.

Hustota

1.60 g/cm3

Rozmery

Typ Sika® CarboDur® M

Šírka

Hrúbka

Prierezová
plocha

514

50 mm

1.4 mm

70 mm2

614

60 mm

1.4 mm

84 mm2

814

80 mm

1.4 mm

112 mm2

91490 mm1.4 mm126 mm2
1014100 mm1.4 mm140 mm2
1214120 mm1.4 mm168 mm2

Obsah vláken

> 68%
Systémové informácie

Skladba systému

Predpísaná skladba systému a jeho zhotovenie musia byť dodržané a nesmú byť menené.
Epoxidové lepidlo - Sikadur®-30 alebo Sikadur®-30 LP.
Lamela z uhlíkových vláken na zosilovanie nosných konštrukcií – Sika® CarboDur® M.
Podrobné informácie o Sikadur®-30 a Sikadur®-30 LP, sú uvedené v produktových listoch a aplikačné detaily sú uvedené v "Návod na zabudovanie Sika ® CarboDur® externe lepená výstuž" č.: 850 41 05.
Technické informácie

Pevnosť v ťahu laminátu

Stredná hodnota

3 500 N/mm2

5 % kvantil hodnoty

3 200 N/mm2

Hodnoty v pozdĺžnom smere vláken

Modul pružnosti laminátu

Stredná hodnota

210 000 N/mm2

5 % kvantil hodnoty

205 000 N/mm2

Hodnoty v pozdĺžnom smere vláken

Predĺženie pri pretrhnutí laminátu

Stredná hodnota

1.7 %

Hodnoty v pozdĺžnom smere vláken

Teplota prechodu k sklovitosti

>100 °C                                                                                                   (EN 61006)

Aplikácia

Spotreba

Spotreba

Šírka Sika® CarboDur® M lamely

Typická spotreba

Sikadur®-30*

50 mm

0.20 − 0.28 kg/m

60 mm

0.24 − 0.32 kg/m

90 mm0.40 − 0.56 kg/m
100 mm0.44 − 0.64 kg/m
120 mm0.45 − 0.80 kg/m

*Poznámka: Spotreba je iba pre štandardnú aplikáciu. Drsný alebo nerovný podklad, križovanie lamiel, straty a odpad môžu zapríčiniť spotrebu lepidla vyššiu až o 20 %.
Aplikačné kroky

KVALITA PODKLADU

Sika® CarboDur® lamely sú externe lepené na betónový povrch:
Odporúčaná minimálna odtrhová pevnosť betónu po príprave povrchu:

  • Stredná hodnota: 2.0 N/mm2
  • Minimálna hodnota: 1.5 N/mm2

Odtrhovú pevnosť betónu po príprave podkladu je potrebné overiť.
Ak je odtrhová pevnosť nižšia ako požadovaná minimálna hodnota, k dispozícii sú alternatívne Sika riešenia:

  • CarboDur® zabudovaný do drážok ako výstuž v blízkosti povrchu (near surface mounted - NSM)
  • SikaWrap® tkaniny: Pozrite produktový list tkanín SikaWrap®

Betón musí byť všeobecne starší ako 28 dní (v závislosti od podmienok pri vytvrdzovaní a od typu konštrukcie atď.)


Sika® CarboDur® externe lepený k iným podkladom:
Pre aplikáciu CarboDur® lamiel k iným podkladom (tehla, kameň, oceľ, drevo, polyméry vystužené vláknami atď.) pozrite "Návod na zabudovanie Sika® CarboDur® Externe lepená výstuž” č.: 850 41 05. Podrobné odporúčania si vyžiadajte od lokálneho Sika technického servisu.

PRÍPRAVA PODKLADU

Betón musí byť očistený a pripravený tak, aby sa dosiahol povrch bez cementového mlieka a iných znečistení, s otvorenou štruktúrou pórov.
Pozrite si tiež “Návod na zabudovanie Sika® CarboDur® externe lepená výstuž" č.: 850 41 05.
