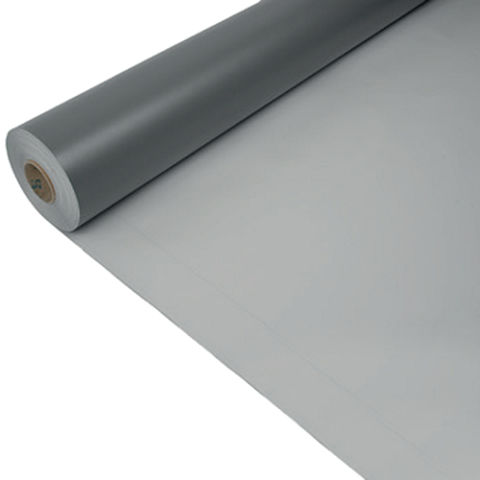

Sikaplan® G-20

Polymérna PVC hydroizolačná  membrána na mechanicky kotvené strechy

Sikaplan® G-20 (hrúbka 2,0 mm) je viacvrstvová syntetická strešná hydroizolačná fólia na báze polyvinylchloridu, vystužená polyesterom, obsahujúca UV stabilizátory a spomaľovače horenia podľa EN 13956. Zvára sa horúcim vzduchom, je  navrhnutá  pre  priame  vystavenie poveternostným podmienkam  a vhodná  do všetkých  klimatických pásiem.

  • Odolná voči UV žiareniu
  • Odolná voči trvalému zaťaženiu vetrom
  • Odolná voči väčšine bežných environmentálnych vplyvov.
  • Zvárateľná horúcim vzduchom
  • Bez použitia otvoreného plameňa
  • Vysoká priepustnosť vodných pár

Kontaktujte nás
Produktový list Ukáž všetky dokumenty

Použitie

Sikaplan® G-20 môže byť zabudovávaná iba firmou Sika® vyškolenými profesionálmi. Hydroizolačná membrána pre:
  • Mechanicky kotvený strešný systém.

Výhody

  • Odolná voči UV žiareniu
  • Odolná voči trvalému zaťaženiu vetrom
  • Odolná voči väčšine bežných environmentálnych vplyvov.
  • Zvárateľná horúcim vzduchom
  • Bez použitia otvoreného plameňa
  • Vysoká priepustnosť vodných pár


Balenie

Dĺžka rolky:

15,00 m

Šírka rolky:

2,00 m

Hmotnosť:72,00 kg

Farba

Povrch:

Matný

Farby

Vrchná strana:svetlošedá (Light grey ~RAL 7047)
tmavošedá (Lead grey ~RAL 7011)
biela (Traffic white ~RAL 9016)
Spodná strana:tmavošedá

Detaily Produktu

Udržatelnosť / Certifikáty / Povolenia

ENVIRONMENTÁLNE INFORMÁCIE

  • Spĺňa požiadavky LEED v4 SSc 5 (Option 1): Heat Island Reduction - Roof (iba odtieň biela)
  • Spĺňa požiadavky LEED v4 MRc 2 (Option 1): Building Product Disclosure and Optimization – Environmental Product Declarations
  • Spĺňa požiadavky LEED v4 MRc 3 (Option 2): Building Product Disclosure and Optimization - Sourcing of Raw Materials
  • Spĺňa požiadavky LEED v2009 MRc 4 (Option 2): Recycled Content
  • IBU Environmental Product Declaration (EPD) na vyžiadanie

OSVEDČENIA/ NORMY

  • CE značka a vyhlásenie o parametroch podľa EN 13956 -  Polymérne  membrány  na  hydroizolácie  striech
  • FM osvedčenie, Certifikát, Sikaplan® G identifikačné číslo osvedčenia: 4D3A9.AM
Produktové informácie

Chemická báza

Polyvinylchlorid (PVC)

Doba skladovania

5 rokov od dátumu výroby.

Podmienky skladovania

Produkt musí byť skladovaný v originálnom, neotvorenom a nepoškodenom balení, v suchu a pri teplotách medzi + 5 °C a + 30 °C. Skladovať v horizontálnej polohe. Neukladať palety s rolkami na seba, alebo pod paletami s inými materiálmi, počas prepravy ani počas skladovania. Vždy je nutné dodržiavať inštrukcie uvedené na obale.

Vyhlásenie o výrobku

EN 13956 - Polymérne membrány na hydroizolácie striech

Viditeľné poškodenia

Spĺňa

(EN 1850-2)

Dĺžka

15 m (-0 % / +5 %)

(EN 1848-2)

Šírka

2,00 m (-0,5 % / +1 %)

(EN 1848-2)

Účinná hrúbka

2,0 mm (-5 % / +1 %)

(EN 1849-2)

Priamosť

≤ 30 mm

(EN 1848-2)

Rovinnosť

≤ 10 mm

(EN 1848-2)

Plošná hmotnosť

2,4 kg/m² (-5 % / +10 %)

(EN 1849-2)
Systémové informácie

Skladba systému

V závislosti od skladby strechy je nutné použiť nasledujúce výrobky:
▪ Sikaplan®-18 D, nevystužená detailová fólia
▪ Hotové tvarovky a doplnky
▪ Sika® Trocal® pofóliovaný plech typ S
▪ Sika® Trocal Cleaner L-100
▪ Sika® Trocal C-733 (Kontaktné lepidlo)


Kompatibilita

Nesmie prísť do priameho kontaktu s inými plastovými materiálmi, napr: EPS, XPS, PUR, PIR alebo PF. Nie je odolná voči dechtom, bitúmenom, olejom a materiálom s obsahom rozpúšťadiel. Tieto materiály môžu nepriaznivo vplývať na vlastnosti produktu.
Technické informácie

Odolnosť proti nárazu

tvrdý podklad

≥  600 mm

mäkký podklad

≥  900 mm

Odolnosť proti krupobitiu

tuhý podklad

≥  31 m/s

pružný podklad

≥  36 m/s

Pevnosť v ťahu

pozdĺžne (md)1)≥  1000 N/50 mm

priečne (cmd)2)

≥   900 N/50 mm

1) md= machine direction

2) cmd= cross machine direction

Predĺženie

pozdĺžne (md)1)≥ 15 %

priečne (cmd)2)

≥ 15 %

1) md= machine direction

2) cmd= cross machine direction

Rozmerová stabilita

pozdĺžne (md)1)≤  |0,5|

priečne (cmd)2)

≤ |0,5|

1) md= machine direction

2) cmd= cross machine direction

Odolnosť proti pretrhnutiu

pozdĺžne (md)1)≥ 150 N

priečne (cmd)2)

≥ 150 N

1) md= machine direction

2) cmd= cross machine direction

Odolnosť proti odlupovaniu v spoji

Spôsob poškodenia: C, žiadne poškodenie v spoji(EN 12316-2)

Odolnosť proti šmyku v spoji

≥  600 N/50 mm

(EN 12317-2)

Správanie po uložení v chlade

≤  -25 °C

(EN 495-5)

Správanie pri vonkajšom požiari

BROOF(t1)  < 20°(EN 13501-5)
BROOF(t3)  < 10°

Reakcia na oheň

Trieda E(EN ISO 11925-2, klasifikácianpodľa EN 13501-1)

Účinok kvapalných chemických látok, vrátane vody

Na vyžiadanie

(EN 1847)

Vystavenie UV žiareniu

Spĺňa (> 5000 h / stupeň 0)

(EN 1297)

Vodotesnosť

Spĺňa

(EN 1928)

USGBC LEED hodnotenie

Farba

Počiatočná

Po 3 rokoch

Biela RAL 9016

SRI > 82

SRI > 64

Aplikácia

Aplikačné informácie

Teplota okolitého vzduchu

-15 °C min. / +60 °C max.

Teplota podkladu

-25 °C min. / +60 °C max.
Aplikačné kroky

ZARIADENIE/ NÁRADIE

Zváranie horúcim vzduchom
Zvárať elektrickým horúcovzdušným zariadením ako sú ručné horúcovzdušné zváračky a tlakové valčeky, alebo automatické horúcovzdušné zváračky s riadeným horúcim vzduchom s kapacitou minimálne +600°C.
Odporúčané druhy náradia:

  • Ručné: Leister Triac
  • Automatické: Leister Varimat alebo podobné
  • Poloautomatické: Leister Triac Drive

KVALITA PODKLADU

Podklad musí byť rovný, hladký a bez ostrých výčnelkov. Sikaplan® G-20 musí byť oddelený od všetkých nekompatibilných podkladov a materiálov účinnou separačnou vrstvou, aby sa zabránilo predčasnému stárnutiu. Podkladná vrstva musí byť kompatibilná s membránou, odolná voči rozpúšťadlám, čistá, suchá, bez mastnôt a prachu.



APLIKÁCIA

Postup zabudovania

Pokládka musí byť vykonaná v súlade s ďalšou dokumentáciou ako je Návod na zabudovanie, Spracovateľská príručka.

Spôsob kotvenia - všeobecne

Hydroizolačná membrána je zabudovaná ako voľne položená (bez naťahovania membrány), mechanicky kotvená vo vzájomnom preložení jednotlivých roliek, alebo mimo nich. Vzájomné preloženia sú zvarené horúcim vzduchom pomocou špeciálneho horúcovzdušného náradia.

Spôsob kotvenia - Bodové kotvenie

Sikaplan® G-20 musí byť ukladaná vždy v správnom smere vzhľadom ku nosnej konštrukcii strechy. Sikaplan® G-20 je kotvená kotvami pozdĺž vyznačenej čiary, 10mm od hrany fólie. Presah Sikaplan® G-20 je 100 mm. Počet kotviacich prvkov pre danú strešnú konštrukciu určuje kotviaci plán. Pri prestupoch musí byť fólia dodatočne kotvená. Kotviace prvky zabraňujú deformácii a odtrhnutiu Sikaplan® G-20 vplyvom vetra.

Metóda zvárania horúcim vzduchom

Vzájomné preloženia fólie musia byť zvarené pomocou elektrického horúcovzdušného náradia. Parametre zvárania vrátane teploty, rýchlosti, prúdu vzduchu, tlaku a nastavenia musia byť posúdené, upravené a odkontrolované na mieste pred zváraním podľa typu zariadenia a aktuálnych klimatických podmienok.

Skúška zvaru

Spoje musia byť mechanicky odskúšané skrutkovačom, aby bola overená a zaistená celistvosť a homogenita zvaru. Akékoľvek chyby musia byť opravené dodatočným zvarením horúcim vzduchom.
