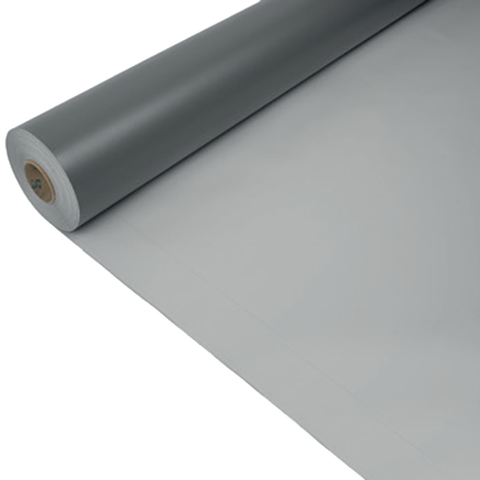

Sikaplan® G-18

1,8 mm hrubá polymérna PVC hydroizolačná membrána pre mechanicky kotvené strechy

Sikaplan® G-18 (hrúbka 1,8 mm) je viacvrstvová syntetická hydroizolačná fólia určená na použitie na strechách. Je vyrobená z polyvinylchloridu (PVC) a obsahuje vnútornú polyesterovú výstuž v súlade s normami EN 13956. Zvára sa horúcim vzduchom, je odolná voči UV žiareniu a je nezávisle testovaná na odolnosť voči vonkajšiemu ohňu. Možno ju použiť vo všetkých klimatických pásmach.

  • Vysoko flexibilná membrána umožňuje jednoduchú aplikáciu
  • Zvýšená odolnosť proti poškodeniu vplyvom vetra
  • Zváranie horúcim vzduchom eliminuje riziko vzniku požiaru
  • Biele membrány znižujú náklady na klimatizáciu tým, že obmedzujú prenos tepla do budovy

Kontaktujte nás
Produktový list Ukáž všetky dokumenty

Použitie

Sikaplan® G-18 sa používa ako hydroizolačná membrána v nasledujúcich strešných aplikáciách:
  • Mechanicky kotvený strešný systém

Výhody

  • Vysoko flexibilná membrána umožňuje jednoduchú aplikáciu
  • Zvýšená odolnosť proti poškodeniu vplyvom vetra
  • Zváranie horúcim vzduchom eliminuje riziko vzniku požiaru
  • Biele membrány znižujú náklady na klimatizáciu tým, že obmedzujú prenos tepla do budovy


Balenie

Šírka rolky

0.77 m, 1.00 m, 1.54 m, 2.00 m

Dĺžka rolky

15 m, 20 m

Hmotnosť rolky

34 kg, 33 kg, 68 kg, 66 kg

Dostupné varianty balenia nájdete v aktuálnom cenníku.

Farba

Farba vrchnej vrstvysvetlosivá (~RAL 7047), olovnatá sivá (~RAL 7012), dopravná biela (~RAL 9016), bledozelená (~RAL 6021)
Farba spodnej vrstvytmavošedá

Detaily Produktu

Udržatelnosť / Certifikáty / Povolenia

ENVIRONMENTÁLNE INFORMÁCIE

  • Špecifické environmentálne vyhlásenie o produkte (EPD) v súlade s normou EN 15804. EPD nezávisle overené Institutem für Bauen und Umwelt e.V. (IBU)

  • Prispieva k splneniu kritéria „Udržateľné lokality“ (SS): Zníženie efektu tepelného ostrova v rámci systému LEED® v4 — 1–2 body

  • Prispieva k splneniu požiadaviek na kredit za materiály a zdroje (MR): Zverejňovanie informácií o stavebných výrobkoch a ich optimalizácia – Zložky materiálov podľa LEED® v4 – 1 bod

  • Prispieva k splneniu požiadaviek na kredit za materiály a zdroje (MR): Zverejňovanie informácií o stavebných výrobkoch a ich optimalizácia – Environmentálne vyhlásenia o výrobkoch podľa LEED® v4 – 1bod

  • Prispieva k splneniu požiadaviek na kredit za materiály a zdroje (MR): Zverejňovanie informácií o stavebných výrobkoch a ich optimalizácia – Získavanie surovín podľa LEED® v4 – 1bod

OSVEDČENIA/ NORMY

  • Označenie CE a vyhlásenie o vlastnostiach na základe normy EN 13956:2012 Hydroizolačné pásy a fólie – Plastové a gumové fólie na hydroizoláciu striech – Definície a charakteristiky

  • Schválené FM, osvedčenie o zhode, Sikaplan G, identifikačné číslo schválenia 4D3A9.AM & RR220930 & RR238057
Produktové informácie

Chemická báza

Polyvinylchlorid (PVC-p)

Doba skladovania

5 rokov od dátumu výroby

Podmienky skladovania

Produkt musí byť skladovaný v pôvodnom neotvorenom a nepoškodenom uzatvorenom obale v suchých podmienkach a pri teplote medzi -5°C a +40°C. Skladujte v horizontálnej polohe. Počas prepravy alebo skladovania neukladajte palety s rolkami na seba ani pod palety s inými materiálmi. Vždy sa riaďte pokynmi na obale.

Vyhlásenie o výrobku

EN 13956 - Polymerové fólie na hydroizoláciu striech

Viditeľné poškodenia

Vyhovuje

(EN 1850-2)

Dĺžka

15 m (+0.75 m / -0 m), 20 m (+1 m / -0 m)

(EN 1848-2)

Šírka

2 m (+0.02 m / -0.01 m)

(EN 1848-2)

Účinná hrúbka

1.8 mm (+0.18 mm / -0.09 mm)

(EN 1849-2)

Priamosť

≤ 30 mm

(EN 1848-2)

Rovinnosť

≤ 10 mm

(EN 1848-2)

Plošná hmotnosť

2.2 kg/ m² (+0.22 kg/m² / - 0.11 kg/ m²)

(EN 1849-2)
Systémové informácie

Kompatibilita

Membrána musí byť oddelená od akýchkoľvek nekompatibilných podkladov/materiálov účinnou separačnou vrstvou, aby sa zabránilo urýchlenému starnutiu. Nie je kompatibilná pri priamom kontakte s bitúmenom, dechtom, tukom, olejom, materiálmi obsahujúcimi rozpúšťadlá a plastovými/termoplastickými materiálmi, napr. expandovaným polystyrénom (EPS), extrudovaným polystyrénom (XPS), polyuretánom (PUR), polyizokyanurátom (PIR) alebo fenolovou penou (PF). Tieto materiály môžu nepriaznivo ovplyvniť vlastnosti produktu.
Technické informácie

Odolnosť proti nárazu

Metóda A, Tvrdý podklad

≥ 800 mm

Metóda B, Mäkký podklad

≥ 1000 mm

Odolnosť proti krupobitiu

Tvrdý podklad

≥ 31 m/s

Mäkký podklad

≥ 36 m/s

Rozmerová stabilita

Pozdĺžne (MD), 6 hodín pri teplote +80°C

≤ |0.5| %

Priečne (CMD), 6 hodín pri teplote +80°C

≤ |0.5| %

Odolnosť proti trhaniu (test klincom)

Pozdĺžne (MD)

≥ 250 N

Priečne (CMD)

≥ 250 N

Odolnosť proti odlupovaniu v spoji

≥ 300 N/50 mm

(EN 12316-2)

Metóda porušenia C, žiadna porucha spoja

Odolnosť proti šmyku v spoji

≥ 600 N/50 mm

(EN 12317-2)

Správanie po uložení v chlade

≤ -25 °C

(EN 495-5)

Správanie pri vonkajšom požiari

B Roof T1, sklon strechy < 20°

Vyhovuje

B Roof T3, sklon strechy < 10°

Vyhovuje

Reakcia na oheň

Trieda E

(EN 13501-1)

Odolnosť proti chemikáliám

Odolný voči špecifickým chemikáliám.
Ďalšie informácie získate od technickej služby spoločnosti Sika.

(EN 1847)

Vystavenie UV žiareniu

> 5000 hodín vystavenia UV žiareniu

Stupeň 0

Difúzny odpor voči vodnej pare

Faktor odolnosti, metóda A, testované pri +23°C a 75% relatívnej vlhkosti.

μ = 20 000

Vodotesnosť

Metóda B: pri 10 kPaVyhovuje

Aplikácia

Aplikačné informácie

Teplota okolitého vzduchu

Maximum

+60°C

Minimum

-15°C

Teplota podkladu

Maximum

+60 °C

Minimum

-25 °C
Aplikačné kroky

ZARIADENIE/ NÁRADIE

TEPLOVZDUŠNÉ ZVÁRANIE PREKRÝVAJÚCICH SA SPOJOV

  • Elektrické zariadenia na zváranie horúcim vzduchom, ako sú ručné zariadenia na zváranie horúcim vzduchom a prítlačné valčeky.

  • Automatické stroje na zváranie horúcim vzduchom s regulovanou teplotou horúceho vzduchu minimálne +600°C.

Odporúčané zariadenia:

Manuálne

Leister Triac

Automatické

Varimat

PRÍPRAVA PODKLADU

Povrch podkladu musí byť hladký a rovnomerný.

Podkladová vrstva musí byť kompatibilná s membránou, odolná voči rozpúšťadlám a suchá.

  1. Odstráňte všetky ostré výčnelky alebo otrepy z podkladu.
  2. Ak sú prítomné nečistoty, ako napríklad mastnota alebo prach, vyčistite podkladovú vrstvu.

APLIKÁCIA

DÔLEŽITÉ

Prísne dodržiavajte inštalačné postupy

Prísne dodržiavajte postupy inštalácie uvedené v metodických pokynoch, aplikačných príručkách a pracovných pokynoch, ktoré musia byť vždy prispôsobené skutočným podmienkam na mieste.

DÔLEŽITÉ

Aplikácia vyškoleným personálom

Aplikáciu tohto produktu smie vykonávať iba aplikátor, ktorý je vyškolený alebo schválený spoločnosťou Sika. Aplikátor musí mať tiež skúsenosti s týmto typom aplikácie.

SPÔSOB UPEVNENIA – VŠEOBECNÉ INFORMÁCIE

Hydroizolačná membrána sa inštaluje voľným položením – bez napínania membrány alebo inštalácie pod napätím – s mechanickým upevnením v prekrytiach alebo nezávisle od prekrytí. Prekrytia sa zvárajú horúcim vzduchom pomocou špecializovaného zariadenia na teplovzdušné zváranie.

SPÔSOB UPEVNENIA – BODOVÉ UPEVNENIE (SARNAFAST®)

  1. Produkt inštalujte v pravom uhle k smeru podkladu. Rozvinite hydroizolačnú membránu tak, aby sa prekrývala o 120 mm.
  2. Upevnite hydroizolačnú membránu pomocou upevňovacích prvkov Sarnafast®, podložiek s výstupkami a teleskopov pozdĺž označenej línie, 35 mm od okraja membrány. Rozstup upevňovacích prvkov musí byť v súlade s výpočtami spoločnosti Sika špecifickými pre daný projekt.
  3. Na okrajoch a všetkých prestupoch zaistite produkt pomocou lišty Sarnabar®.
  4. Použite zváraciu šnúru SikaRoof® Welding Cord PVC s priemerom 4 mm na ochranu strešnej krytiny pred roztrhnutím a odlupovaním v dôsledku zdvihnutia vetrom.

SPÔSOB UPEVNENIA – UPEVNENIE V PLOCHE

  1. Produkt inštalujte v pravom uhle k smeru podkladu. Rozvinite hydroizolačnú membránu tak, aby sa prekrývala o 80 mm.
  2. Membránu upevnite indukčným zváraním podložiek Sarnadisc s povrchovou úpravou hot-melt a upevňovacích prvkov Sarnafast® pozdĺž vyznačenej čiary, 35mm od okraja membrány. Rozstup upevňovacích prvkov musí byť v súlade s výpočtami spoločnosti Sika špecifickými pre daný projekt.
  3. Na okrajoch a všetkých priechodoch zaistite produkt pomocou lišty Sarnabar®.
  4. Použite zváraciu šnúru SikaRoof® Welding Cord PVC s priemerom 4 mm na ochranu strešnej krytiny pred roztrhnutím a odlupovaním v dôsledku zdvihnutia vetrom.

TEPLOVZDUŠNÉ ZVÁRANIE PREKRÝVAJÚCICH SA SPOJOV

Prekrývajúce sa spoje musia byť zvárané elektrickým zariadením na zváranie teplým vzduchom. Pred zváraním je potrebné vyhodnotiť, prispôsobiť a skontrolovať parametre zvárania, vrátane teploty, rýchlosti stroja, prietoku vzduchu, tlaku a nastavení stroja, podľa typu zariadenia a klimatických podmienok. Efektívna šírka prekrývajúcich sa častí zváraných horúcim vzduchom musí byť minimálne 20 mm.

TESTOVANIE ZVAROV

  1. Mechanicky otestujte zvar pomocou skrutkovača so zaoblenou špičkou, aby ste sa uistili o celistvosti a dokončení zvaru.
  2. Všetky nedokonalosti odstráňte pomocou zvárania horúcim vzduchom.
