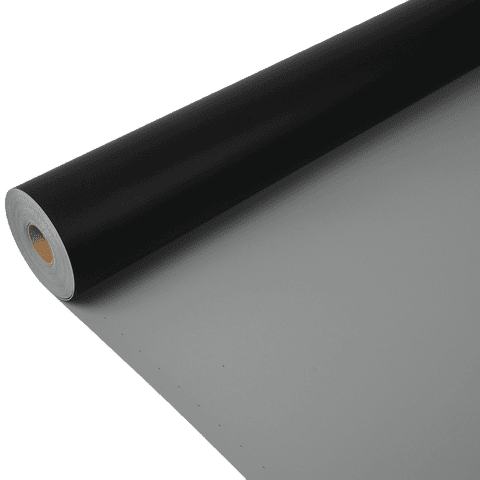

Sikaplan® TM-15

Sikaplan® TM-15

Polymérna FPO hydroizolačná strešná membrána pre mechanické kotvenie

Sikaplan® TM-15 (hrúbka 1,5 mm) je viacvrstvová syntetická hydroizolačná fólia vystužená polyesterovou tkaninou na báze vysoko kvalitného flexibilného polyolefínu (FPO), obsahujúca stabilizátory ultrafialového žiarenia a samozhášaciu prísadu podľa EN 13956. Sikaplan® TM-15 je strešná fólia zvárateľná horúcim vzduchom, určená na priame vystavenie poveternostným vplyvom a navrhnutá na použitie vo všetkých klimatických podmienkach.

  • Odolná proti UV žiareniu
  • Odolná proti trvalému zaťaženiu vetrom
  • Odolná proti nárazu a krupobitiu
  • Odolná proti všetkým bežným enviromentálnym vplyvom
  • Odolná proti mikroorganizmom
  • Kompatibilná so starými bitúmenmi
  • Zvárateľná horúcim vzduchom
  • Bez použitia otvoreného plameňa

Kontaktujte nás
Produktový list Ukáž všetky dokumenty

Použitie

Hydroizolačná fólia pre:
  • Mechanicky kotvený strešný systém

Výhody

  • Odolná proti UV žiareniu
  • Odolná proti trvalému zaťaženiu vetrom
  • Odolná proti nárazu a krupobitiu
  • Odolná proti všetkým bežným enviromentálnym vplyvom
  • Odolná proti mikroorganizmom
  • Kompatibilná so starými bitúmenmi
  • Zvárateľná horúcim vzduchom
  • Bez použitia otvoreného plameňa


Balenie

Sikaplan® TM-15 štandardné rolky sú balené jednotlivo v žltej PE fólii.

Dĺžka rolky:

20,00 m

Šírka rolky:

2,00 m

Hmotnosť:

64,00 kg

Farba

Povrch:matný

Farba:

Vrchná strana:

biela (podobná RAL 9016)

Spodná strana:čierna

Detaily Produktu

Udržatelnosť / Certifikáty / Povolenia

ENVIRONMENTÁLNE INFORMÁCIE

  • Spĺňa požiadavky LEED v4 SSc 5 (Option 1): Heat Island Reduction - Roof
  • Spĺňa požiadavky LEED v4 MRc 3 (Option 2): Building Product Disclosure and Optimization - Sourcing of Raw Materials
  • Spĺňa požiadavky LEED v4 MRc 4 (Option 2): Building Product Disclosure and Optimization - Material Ingredients
  • Spĺňa požiadavky LEED v2009 SSc 7.2 (Option 1): Heat Island Effect - Roof
  • Spĺňa požiadavky LEED v2009 MRc 4 (Option 2): Recycled Content

OSVEDČENIA/ NORMY

  • Polymérna fólia pre strešnú hydroizoláciu podľa EN 13956, certifikovaná oprávnenou organizáciou 1213-CPD-4855 a má CE značku

  • Reakcia na oheň podľa EN 13501-1,

  • Správanie sa pri vonkajšom požiari skúšané podľa ENV 1187 a klasifikované podľa EN 13501-5: Broof (t1)

  • Oficiálne posúdenie kvality a certifikáty a povolenia

  • Monitorovanie a posúdenie schválenými laboratóriami

  • Systém manažérstva kvality v súlade s normami EN ISO 9001/14001
Produktové informácie

Chemická báza

Flexibilný polyolefín (FPO)

Doba skladovania

5 rokov od dátumu výroby.

Podmienky skladovania

Produkt musí byť skladovaný v originálnom, neotvorenom a nepoškodenom balení v suchom prostredí pri teplotách od + 5 °C do + 30 °C. Skladovať v horizontálnej polohe. Palety s rolkami neukladať na seba pri skladovaní ani počas prepravy. Vždy overiť informácie uvedené na balení.

Vyhlásenie o výrobku

EN 13956 - Polymérne membrány pre hydroizoláciu striech

Viditeľné poškodenia

Vyhovuje

(EN 1850-2)

Dĺžka

20 m (- 0 % / + 5 %)

(EN 1848-2)

Šírka

2 m (- 0,5 % / + 1 %)

(EN 1848-2)

Účinná hrúbka

1,50 mm (- 5 % / + 10 %)

(EN 1849-2)

Priamosť

≤  30 mm

(EN 1848-2)

Rovinnosť

≤  10 mm

(EN 1848-2)

Plošná hmotnosť

1,60 kg/m² (- 5 % / + 10 %)

(EN 1849-2)
Systémové informácie

Skladba systému

Nasledujúce produkty musia byť použité v závislosti od konkrétneho návrhu skladby strešného plášťa:

  • Sarnafil® T 66-15 D detailová fólia
  • Sarnafil® TS 77 pásky
  • Sarnafil® T Metal Sheet (pofóliovaný plech)
  • Sarnafil® T Welding Cord
  • Sarnabar® / Sarnafast®
  • Sarnafil® T Prep / Sarnafil® T Wet Task Set
  • Sarnacol® T 660
  • Solvent T 660
  • Sarnafil® T Clean

Dostupná je široká škála doplnkových produktov napr. prefabrikované tvarovky, rohy, kúty, odtoky, pochôdzne pásy atď.

Kompatibilita

Sikaplan® TM-15 môže byť zabudovaná na všetkých tepelných izoláciách a nivelačných vrstvách vhodných pre strechy. Nie je potrebná žiadna dodatočná separačná vrstva. Sikaplan® TM-15 je vhodná na zabudovanie priamo na existujúcu, dôkladne očistenú, vyrovnanú bitúmenovú strechu napr. opätovné zastrešenie na staré ploché strechy. V prípade priameho kontaktu s bitúmenom sa môžu vyskytnúť farebné rozdiely na fólii.
Technické informácie

Odolnosť proti nárazu

tvrdý podklad

≥ 600 mm

mäkký podklad

≥ 800 mm

Odolnosť proti krupobitiu

tuhý podklad

≥ 18 m/s

pružný podklad

≥ 28 m/s

Odolnosť proti statickému zaťaženiu

mäkký podklad

≥ 20 kg

tuhý podklad

≥ 20 kg

Pevnosť v ťahu

pozdĺžne (md)1)

≥ 900 N/50 mm

priečne (cmd)2)

≥ 900 N/50 mm

1) md = machine direction
2) cmd = cross machine direction

Predĺženie

pozdĺžne (md)1)

≥ 13 %

priečne (cmd)2)

≥ 13 %

1) md = machine direction
2) cmd = cross machine direction

Rozmerová stabilita

pozdĺžne (md)1)

≤ |0,5| %

priečne (cmd)2)

≤ |0,2| %

1) md = machine direction
2) cmd = cross machine direction

Odolnosť proti pretrhnutiu

pozdĺžne (md)1)

≥ 250 N

priečne (cmd)2)

≥ 250 N

1) md = machine direction
2) cmd = cross machine direction

Odolnosť proti odlupovaniu v spoji

Druh porušenia: C, žiadne porušenie v spoji

(EN 12316-2)

Odolnosť proti šmyku v spoji

≥ 500 N/50 mm

(EN 12317-2)

Správanie po uložení v chlade

≤ - 25 °C

(EN 495-5)

Správanie pri vonkajšom požiari

BROOF (t1) < 20 °

(ENV 1187)

(EN 13501-5)

Reakcia na oheň

Trieda E

(EN ISO 11925-2, klasifikácia podľa  EN 13501-1)

Účinok kvapalných chemických látok, vrátane vody

Na vyžiadanie

(EN 1847)

Vystavenie bitúmenom

Vyhovuje3)

(EN 1548)

3) Sikaplan® TM je kompatibilný so starým bitúmenom

Vystavenie UV žiareniu

Vyhovuje (> 5000 h / grade 0)

(EN 1297)

Vodotesnosť

Vyhovuje

(EN 1928)

Solárna odrazivosť

Farba

Počiatočná

Po 3 rokoch

Testovací ústav

biela

0.890.89Intertek

Vyžarovanie tepla

Farba

Počiatočné

Po 3 rokoch

Testovací ústav

biela

0.890.89Intertek

Index solárnej odrazivosti

Farba

Počiatočné

Po 3 rokoch

Testovací ústav

biela

10083Intertek

Výrobky testované podľa CRRC sú zalistované v databáze Cool Roof Rating Council (CRRC).

USGBC LEED hodnotenie

Farba

Počiatočná

Po 3 rokoch

bielaSRI > 82SRI > 64

Spĺňa minimálne požiadavky  LEED V4 SS credit 5 požiadavka 1 Heat Island reduction - Roof.

Aplikácia

Aplikačné informácie

Teplota okolitého vzduchu

- 15 °C min. / + 60 °C max.

Teplota podkladu

- 25 °C min. / + 60 °C max.
Aplikačné kroky

ZARIADENIE/ NÁRADIE

Horúcovzdušné zváranie spojov

Prekrytia spojov sú zvárané ručne pomocou teplovzdušnej techniky a pritlačené tlakovým valčekom alebo automatickými teplovzdušnými zváračkami s riadením teploty vzduchu minimálne 600°C.

Odporúčané náradie:
Ručné: Leister Triac
Automatické: Leister Varimat, Sarnamatic 661plus
Polo automatické: Leister Triac Drive

KVALITA PODKLADU

Povrch podkladu musí byť rovnomerný, hladký bez akýchkoľvek výčnelkov alebo poškodení. Sikaplan® TM-15 musí byť oddelená od všetký materiálov s ktorými nie je kompatibilná pomocou účinnej separačnej vrstvy, aby sa zabránilo predčasnému stárnutiu a poškodeniu fólie. Nosná vrstva musí byť kompatibilná s membránou, odolná voči rozpúšťadlám, čistá, suchá a zbavená mastnoty a prachu.

APLIKÁCIA

Proces zabudovania
Zabudovanie musí byť zhotovené podľa presného postupu, ktorý je uvedený v príslušných dokumentoch a to návod na zabudovanie a spracovateľská príručka.
Fixačná metóda - všeobecne
Hydroizolačná membrána sa zabudováva ako voľne položená (bez naťahovania alebo zabudovávavnia pod ťahom) ukotevná mechanickými kotvami v presahoch alebo nezávisle od nich. Presahy membrány sú následne zvarené pomocou horúcovzdušného zváracieho náradia.
Fifačná metóda - bodové kotvenie

Sikaplan® TM-15 musí byť zabudovaná vždy v správnom smere vzhľadom na konštrukciu strechy. Sikaplan® TM-15 sa kotví pomocou mechanických kotiev pozdĺž vyznačenej čiary na okraji membrány 35mm od okraja. Sikaplan® TM-15 vzájomné prekrytie je 120mm. Umiestnenie kotiev vychádza z návrhu a výpočtu kotviaceho plánu, vyhotoveného programom Sika calculation. Na všetkých prestupujúcich konštrukciách musí byť membrána ukotvená pomocou príslušných kotviacich prvkov, aby sa zabránilo jej odtrhnutiu a poškodeniu, ktoré môže byť spôsobené saním vetra.




Zváranie horúci vzduchom
Presahy fólie musia byť zvarené pomocou horúcovzdušného zváracieho náradia. Parametre zvárania vrátane teploty, rýchlosti, prúdu vzduchu, tlaku a nastavenia zariadenia musia byť posúdené, upravené a odkontrolované na mieste pred zváraním podľa typu zariadenia a klimatických podmienok.
Testovanie zvaru

Spoje musia byť mechanicky odskúšané skrutkovačom, aby bola zaistená celistvosť/ homogenita zvaru. Akékoľvek chyby musia byť opravené zváraním horúcim vzduchom.
