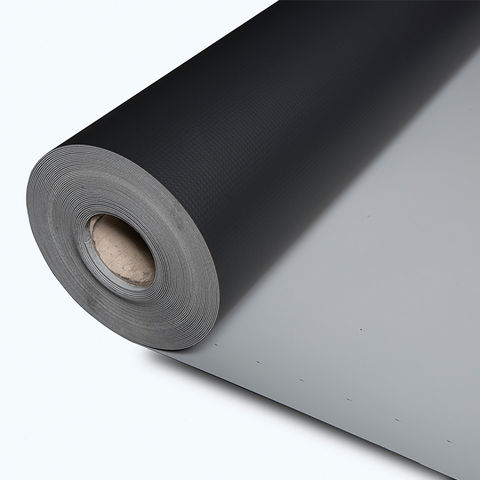

Sarnafil® TS 77-18

Polymérna FPO hydroizolačná membrána pre mechanicky kotvené strechy

Sarnafil® TS 77-18 (hrúbky 1,8 mm) je viacvrstvová syntetická hydroizolačná fólia vystužená polyesterovou tkaninou a skleným rúnom, na báze vysoko kvalitného flexibilného polyolefínu (FPO) obsahujúca stabilizátory ultrafialového žiarenia a samozhášaciu prísadu podľa EN 13956.
Sarnafil® TS 77-15 je strešná fólia zvárateľná horúcim vzduchom, určená na priame vystavenie poveternostným vplyvom a navrhnutá na použitie vo všetkých klimatických podmienkach. Sarnafil® TS 77-18 sa vyrába so skleným rúnom pre rozmerovú stabilitu a polyesterovou výstužou pre vysokú pevnosť.

  • Dlhodobé skúsenosti so zabudovávaním
  • Odolná proti permanentnému UV žiareniu
  • Vysoká rozmerová stálosť vďaka vložke zo skleného rúna
  • Odolná proti permanentnému zaťaženiu vetrom
  • Odolná voči všetkým bežným enviromentálnym vlyvom
  • Odolná voči mikroorganizmom
  • Odolná voči prerastaniu koreňov
  • Kompatibilná s bitúmenmi
  • Zvárateľná horúcim vzduchom
  • Recyklovateľná

Kontaktujte nás
Produktový list Ukáž všetky dokumenty

Použitie

Hydroizolačná membrána pre:
▪ Mechanicky kotvené strechy

Výhody

  • Dlhodobé skúsenosti so zabudovávaním
  • Odolná proti permanentnému UV žiareniu
  • Vysoká rozmerová stálosť vďaka vložke zo skleného rúna
  • Odolná proti permanentnému zaťaženiu vetrom
  • Odolná voči všetkým bežným enviromentálnym vlyvom
  • Odolná voči mikroorganizmom
  • Odolná voči prerastaniu koreňov
  • Kompatibilná s bitúmenmi
  • Zvárateľná horúcim vzduchom
  • Recyklovateľná


Balenie

Sarnafil® TS 77-18 rolky sú balené v samostatnej žltej PE fólii.

Dĺžka rolky

15,00 m

Šírka rolky2,00 m
Hmotnosť 59,50 kg

Farba

Štandardná:matná
So solárnou odrazivosťou:lesklá

Farby:

Vrchná strana:

bežová
šedá (window grey približné RAL 7040)
dopravná biela (približné RAL 9016)
dopravná biela, so solárnou odrazivisťou (RAL 9016 SR)

Spodná strana:

čierna

Detaily Produktu

Udržatelnosť / Certifikáty / Povolenia

ENVIRONMENTÁLNE INFORMÁCIE

  • V súlade s LEED v4 SSc 5 (Option 1): Heat Island Reduction - Roof (only traffic white)
  • V súlade s LEED v4 MRc 2 (Option 1): Building Product Disclosure and Optimization - Environmental Product Declarations
  • V súlade s LEED v4 MRc 3 (Option 2): Building Product Disclosure and Optimization - Sourcing of Raw Materials
  • V súlade s LEED v4 MRc 4 (Option 2): Building Product Disclosure and Optimization - Material Ingredients
  • V súlade s LEED v2009 SSc 7.2 (Option 1): Heat Island Effect - Roof
  • V súlade s LEED v2009 MRc 4 (Option 2): Recycled Content
  • IBU Environmental Product Declaration (EPD) k dispozícii

OSVEDČENIA/ NORMY

  • Polymérna fólia pre strešnú hydroizoláciu podľa EN 13956, certifikovaná oprávnenou organizáciou 1213- CPD-3914 a má CE značku
  • Test zhody Sarnafil® G 410-TS-77, FM Approvals, certifikát č. 3047304

Produktové informácie

Chemická báza

Flexibilný polyolefín (FPO)

Doba skladovania

5 rokov od dátumu výroby.

Podmienky skladovania

Produkt musí byť skladovaný v originálnom, neotvorenom a nepoškodenom balení v suchom prostredí pri teplotách od + 5 °C do + 30 °C. Skladovať v horizontálnej polohe. Palety s rolkami neukladať na seba pri skladovaní ani počas prepravy. Vždy overiť informácie uvedené na balení.

Vyhlásenie o výrobku

EN 13956

Viditeľné poškodenia

Vyhovuje

(EN 1850-2)

Dĺžka

15 m (-0 % / +5 %)

(EN 1848-2)

Šírka

2 m (-0.5 % / +1 %)

(EN 1848-2)

Účinná hrúbka

1,8 mm (-5 % / +10 %)

(EN 1849-2)

Priamosť

≤ 30 mm

(EN 1848-2)

Rovinnosť

≤ 10 mm

(EN 1848-2)

Plošná hmotnosť

1,90 kg/m² (-5 % / +10 %)

(EN 1849-2)
Systémové informácie

Skladba systému

Nasledujúce produkty musia byť použité v závislosti od konkrétneho návrhu skladby strešného plášťa:
▪ Sarnafil® T 66-15 D detailová fólia
▪ Sarnafil® TS 77 pásky
▪ Sarnafil® T Metal Sheet (pofóliovaný plech)
▪ Sarnafil® T Welding Cord

▪ Sarnabar® / Sarnafast®
▪ Sarnafil® T Prep / Sarnafil® T Wet Task Set
▪ Sarnacol® T 660
▪ Solvent T 660
▪ Sarnafil® T Clean
Dostupná je široká škála doplnkových produktov napr. prefabrikované tvarovky, rohy, kúty, odtoky, pochôdzne pásy atď.

Kompatibilita

Sarnafil® TS 77-18 môže byť zabudovaná na všetkých tepelných izoláciách a nivelačných vrstvách vhodných pre strechy. Nie je potrebná žiadna dodatočná separačná vrstva.
Sarnafil® TS 77-18 je vhodná na zabudovanie priamo na existujúcu, dôkladne očistenú, vyrovnanú bitúmenovú strechu napr. opätovné zastrešenie na staré ploché strechy. V prípade priameho kontaktu s bitúmenom sa môžu vyskytnúť farebné rozdiely na fólii.
Technické informácie

Odolnosť proti nárazu

tvrdý podklad≥ 1000 mm
mäkký podklad

≥ 1250 mm

Odolnosť proti krupobitiu

tuhý podklad≥ 25 m/s
mäkký podklad

≥ 36 m/s

Odolnosť proti statickému zaťaženiu

mäkký podklad≥ 20 kg
tuhý podklad

≥ 20 kg

Odolnosť proti prerastaniu koreňov

Vyhovuje

(EN13948)

Pevnosť v ťahu

pozdĺžne (md)1)

≥ 1000 N/50mm

priečne (cmd)2)

≥ 900 N/50mm

1) md = machine direction
2) cmd = cross machine direction

Predĺženie

pozdĺžne (md)1)

≥ 13 %

priečne (cmd)2)

≥ 13 %

1) md = machine direction

2) cmd = cross machine direction

Rozmerová stabilita

pozdĺžne (md)1)

≤ |0.2| %

priečne (cmd)2)

≤ |0.1| %

1) md = machine direction
2) cmd = cross machine direction

Odolnosť proti pretrhnutiu

pozdĺžne (md)1)

≥ 300 N

priečne (cmd)2)

≥ 300 N

1) md = machine direction
2) cmd = cross machine direction

Odolnosť proti odlupovaniu v spoji

Druh porušenia: C, žiadne porušenie v spoji

(EN 12316-2)

Odolnosť proti šmyku v spoji

≥ 500 N/50 mm

(EN 12317-2)

Správanie po uložení v chlade

≤ -40 °C

(EN 495-5)

Správanie pri vonkajšom požiari

(EN 1187)

BROOF(t1) < 20°

(EN 13501-5)

Reakcia na oheň

Trieda E

(EN ISO 11925-2, klasifikácia podľa EN 13501-1)

Účinok kvapalných chemických látok, vrátane vody

Na vyžiadanie

(EN 1847)

Vystavenie bitúmenom

Vyhovuje3)

(EN 1548)

Vystavenie UV žiareniu

Vyhovuje (> 5000 h / grade 0)

(EN 1297)

Vodotesnosť

Vyhovuje

(EN 1928)

Solárna odrazivosť

FarbaPočiatočnáPo 3 rokochTestovací ústav
bežová0,640,56CRRC
biela RAL 90160,790,68CRRC

Vyžarovanie tepla

FarbaPočiatočnáPo 3 rokochTestovací ústav
bežová

0,91

0,87CRRC
biela RAL 90160,910,87CRRC

Index solárnej odrazivosti

Farba

Počiatočná

Po 3 rokoch

Testovací ústav

bežová7866CRRC
RAL 9016 SR10994CRRC

Výrobky testované podľa CRRC sú zalistované v databáze Cool Roof Rating Council (CRRC).

USGBC LEED hodnotenie

Farba

Počiatočná

Po 3 rokoch

bežová-SRI > 64
RAL 9016SRI > 82SRI > 64
RAL 9016 SRSRI > 82SRI > 64

Spĺňa minimálne požiadavky LEED V4 SS credit 5 požiadavka 1 Heat Island reduction - Roof.



Aplikácia

Aplikačné informácie

Teplota okolitého vzduchu

-20 °C min. / +60 °C max.

Teplota podkladu

-30 °C min. / +60 °C max.
Aplikačné kroky

ZARIADENIE/ NÁRADIE

Prekrytia spojov sú zvárané ručne pomocou teplovzdušnej techniky a pritlačené tlakovým valčekom alebo automatickými teplovzdušnými zváračkami s riadením teploty vzduchu minimálne 600°C.
Odporúčané náradie:
Ručné: Leister Triac
Automatické: Sarnamatic 681
Polo automatické: Leister Triac Drive

KVALITA PODKLADU

Povrch podkladu musí byť rovnomerný, hladký, bez akýchkoľvek výčnelkov alebo poškodení, atď. Sarnafil® TS 77-18 musí byť oddelená od všetkých materiálov, s ktorými nie je kompatibilná pomocou účinnej separačnej vrstvy, aby sa zabránilo predčasnému stárnutiu a poškodeniu fólie. Nosná vrstva musí byť kompatibilná s membránou, odolná voči rozpúšťadlám, čistá, suchá a zbavená mastnoty a prachu.

APLIKÁCIA

Proces zabudovania

Zabudovanie musí byť zhotovené podľa presného postupu, ktorý je uvedený v príslušných dokumentoch a to návod na zabudovanie a spracovateľská príručka.

Fixačná metóda - všeobecne

Hydroizolačná membrána sa zabudováva ako voľne položená (bez naťahovania alebo zabudovávania pod ťahom), ukotevná mechanickými kotvami v presahoch alebo nezávisle od nich. Presahy membrány sú následne zvarené pomocou horúcovzdušného zváracieho náradia.

Fixačná metóda, lineárne kotvenie (Sarnabar® – kotviaca lišta)

Odrolujte fóliu Sarnafil® TS 77-18 s presahom 80 mm, okamžite zvarte a pripevnite ku konštrukcii pomocou Sarnabar lišty. Typ kotvenia vám poradia na Sika Technickom servise. Rozmiestnenie kotviacich prvkov má byť v súlade so špecifickým výpočtom pre projekt, ktorý pripraví firma Sika. Koniec lišty v ploche musí byť ukončený kruhovou podložkou Sarnafil® Load Distribution Plate. Na ochranu ukotvite kus Sarnafil® TS 77-18 pod koniec lišty a plechu. Nechajte 10 mm medzery medzi jednotlivými koncami líšt. Nekotvite do posledného otvoru na lište. Prikryte konce líšt s kúskami Sarnafil® TS 77-18 a zvarte. Po zabudovaní musia byť lišty Sarnabar okamžite prekryté a zavarené pomocou krycích pásov Sarnafil®. Na stenách a všetkých prestupoch musí byť fólia Sarnafil® TS 77-18 zakotvená pomocou lišty Sarnabar. Sarnafil® T Welding Cord chráni Sarnafil® TS 77-18 pred roztrhnutím a odlúpnutím vplyvom sania vetra.

Fixačná metóda, bodové kotvenie (Sarnafast®)

Sarnafil® TS 77-18 musí byť vždy zabudovaná v pravom uhle k smeru konštrukcie. Sarnafil® TS 77-18 je pripevnená pomocou Sarnafast kotviacich prvkov a ostatných podložiek pozdĺž vyznačenej čiary, 35 mm od okraja fólie. Vzájomné prekrytie membrány Sarnafil® TS 77-18 je 120 mm. Na prestupoch a atikách musí byť membrána upevnená pomocou líšt Sarnabar ®.



Zváracia metóda

Pred zváraním musia byť spoje pripravené pomocou Sarnafil® T Prep. Prekrytia spojov musia byť zvarené horúcovzdušným zváracím zariadením, ako sú ručné horúcovzdušné zváračky a tlakové valčeky alebo automatické horúcovzdušné zváračky s riadeným horúcim vzduchom.

Skúšanie kvality zvarov

Spoje musia byť mechanicky odskúšané skrutkovačom, aby bola zaistená celistvosť / homogenita zvaru. Akékoľvek chyby musia byť opravené zváraním horúcim vzduchom.
